VETRO

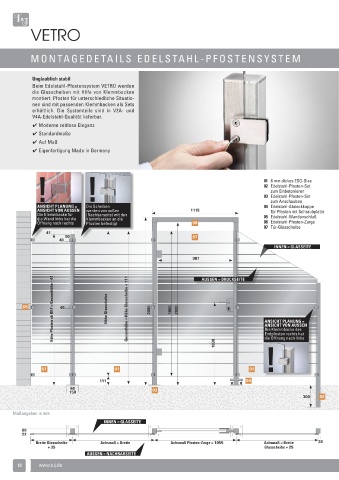

M O N TA G E D E TA I L S E D E L S TA H L - P F O S T E N S Y S T E M

Unglaublich stabil

Beim Edelstahl-Pfostensystem VETRO werden
die Glasscheiben mit Hilfe von Klemmbacken
montiert. Pfosten für unterschiedliche Situatio-

nen sind mit passenden Klemmbacken als Sets
erhältlich. Die Systemteile sind in V2A- und
V4A-Edelstahl-Qualität lieferbar.

✔ Moderne zeitlose Eleganz

✔ Standardmaße

✔ Auf Maß

✔ Eigenfertigung Made in Germany

! ! 01 8 mm dickes ESG-Glas
02 Edelstahl-Pfosten-Set
zum Einbetonieren

03 Edelstahl-Pfosten-Set
zum Anschauben
ANSICHT PLANUNG = Die Scheiben 04 Edelstahl-Abdeckkappe
ANSICHT VON AUSSEN werden von außen 1115 für Pfosten mit Schraubplatte
Die Klemmbacke für (Nachbarseite) mit den
die Wand links hat die Klemmbacken an die 05 Edelstahl-Wandanschluß
Öffnung nach rechts Pfosten befestigt 06 06 Edelstahl-Pfosten-Zarge
07 Tür-Glasscheibe
41
50 07
40
INNEN = GLASSEITE
987 AUSSEN = DRUCKSEITE

Höhe Pfosten ab OKF = Gesamthöhe - 41 Höhe Glasscheibe Gesamthöhe = Höhe Glasscheibe + 111 2080 1800 2020 ANSICHT PLANUNG =

05 40

ANSICHT VON AUSSEN
Endpfosten rechts hat
die Öffnung nach links
1030 Die Klemmbacke des
!

01 01 01

111 04
60
150 03
300 02

Maßangaben in mm
INNEN = GLASSEITE
60
22
Breite Glasscheibe Achsmaß = Breite Achsmaß Pfosten-Zarge = 1055 Achsmaß = Breite 30
+ 35 Glasscheibe + 25
AUSSEN = NACHBARSEITE
