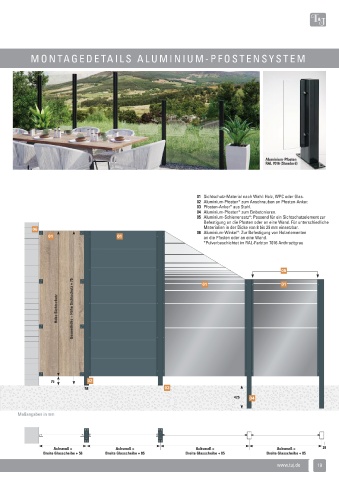

M O N TA G E D E TA I L S A L U M I N I U M - P F O S T E N S Y S T E M

Aluminium‐Pfosten
RAL 7016 (Standard)

01 Sichtschutz-Material nach Wahl: Holz, WPC oder Glas.
02 Aluminium-Pfosten* zum Anschrauben an Pfosten-Anker.
03 Pfosten-Anker* aus Stahl.
04 Aluminium-Pfosten* zum Einbetonieren.
05 Aluminium-Schienensatz*: Passend für ein Sichtschutzelement zur
Befestigung an die Pfosten oder an eine Wand. Für unterschiedliche
Materialien in der Dicke von 8 bis 25 mm einsetzbar.
06
06 Aluminium-Winkel*: Zur Befestigung von Holzelementen
01 01 an die Pfosten oder an eine Wand.
*Pulverbeschichtet im RAL-Farbton 7016 Anthrazitgrau

05

01
01
Höhe Sichtschutz Gesamthöhe = Höhe Sichtschutz + 75

75 02
58 03
425 04

Maßangaben in mm

Achsmaß = Achsmaß = Achsmaß = Achsmaß = 29
Breite Glasscheibe + 56 Breite Glasscheibe + 85 Breite Glasscheibe + 85 Breite Glasscheibe + 85
